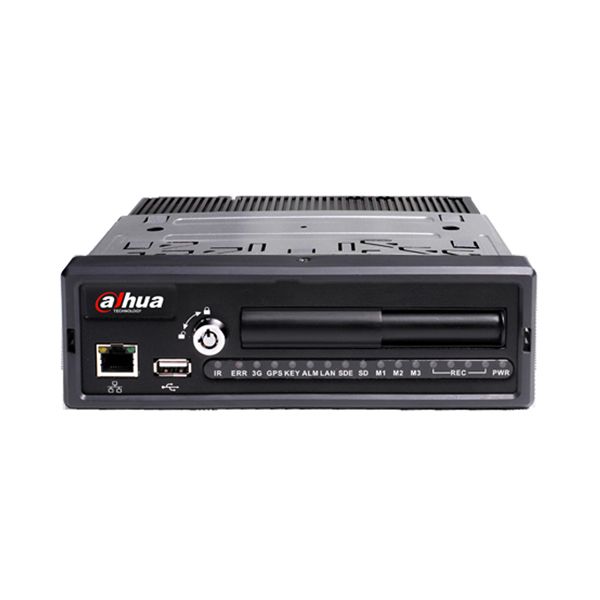

型号 | DH-DVR0404 ME-S-S |
系统 |
主处理器 |
高性能工业级嵌入式微控制器 |
操作系统 |
嵌入式LINUX |
系统资源 |
多工操作,可同时多路录像、同时录像回放、同时网络操作 |
操作界面 |
人性图形化菜单会话界面 |
输入设备 |
鼠标操作、遥控器操作 |
输入法 |
数字、英文、符号、可扩展中文输入 |
快捷功能 |
菜单中对于相同设置可进行快捷复制粘贴操作;右键菜单列出了画面分割等常用的功能;鼠标双击直接切换画面 |
压 缩 标 准视频 |
图像压缩 |
H.264 |
音频压缩 |
G711A |
视频输入 |
4路复合视频(NTSC/PAL) 航空接口(1.0VP-P,75Ω) |
视频输出 |
1路PAL/NTSC,航空接口(1.0VP-P,75Ω)复合视频信号输出 |
1路VGA输出 |
支持TV/VGA视频同时输出 |
视频标准 |
PAL(625线,50场/秒),NTSC(525线,60场/秒) |
视频记录速度 |
实时模式:PAL每路1帧/秒-25帧/秒可调和NTSC每路1帧/秒-30帧/秒可调; |
画面分割 |
1、4画面 |
监视轮巡 |
支持报警、动态监测及定时自动控制等监视轮训功能 |
图像分辨率 |
PAL/NTSC: |
实时监视 D1 704×576/704×480 |
录像回放 D1 704×576/704×480 、CIF 352×288/ 352×240 、QCIF 176×144/176×120 |
支持双码流功能,辅码流分辨率 CIF 352×288/ 352×240 、QCIF 176×144/176×120 |
图像画质 |
图像画质6档可调 |
区域覆盖 |
全屏内可设置任意大小的一块区域遮挡保护,最大支持4块区域遮挡 |
画面信息 |
通道信息、时间信息、车牌信息、保密遮盖区域 |
TV调节 |
可调节TV输出的区域,以适应画面损失严重的TV监视器 |
通道锁定 |
保密通道监视画面,当黑屏显示覆盖某一路的监视图像时,实际编码的图像仍为正常 |
通道处于锁定,限制没有权限访问的用户查看当前通道,增强保密性 |
通道状态显示 |
可以通道画面的左下角显示通道名称、录像状态、通道锁定状态、视频丢失状态、动态检测状态等 |
颜色设置 |
设置每个通道的视频输入信号的色调、亮度、对比度、饱和度、增益 |
音频 |
音频输入 |
4路航空接口200-2000mV 10KΩ |
音频输出 |
1路航空接口200-3000mv 5KΩ |
语音对讲 |
支持语音对讲,1路有源MIC输入,1路Line out输出 |
SD卡 |
SD卡 |
最多支持2个SD卡,单卡最大支持64G |
SD卡最大存储速度 |
10MB/S |
录像及回放 |
录像模式 |
支持录像的优先级:手动录像>报警录像>动态检测>定时录像 |
图像分辨率 |
模式一(画质优先):录像分辨率支持1路D1和3路CIF,D1的帧率2fps,码率128kbps。 |
PAL/NTSC |
模式二(流畅优先):录像分辨率采用4路CIF,帧率25fps,码率640kbps。 |
模式三(自定义):录像分辨率可以由用户自定义,限定最大能力为4路CIF,帧率25fps,码率640kbps。默认配置参数为:4路CIF,帧率25fps,码率640kbps。 |
△注:系统出厂默认配置为模式二。 |
记录时间 |
录像文件打包时间可设置1~120分钟(默认为60分钟) |
录像循环方式 |
支持SD卡循环覆盖录像 |
录像查询 |
根据时间、类型、通道号查询录像 |
回放模式 |
多种慢放速率,多种快放速率,手动单帧播放、倒放等模式 |
文件多种切换方式 |
可切换到正在播放的上一个文件或下一个文件或文件列表任意的文件 |
可切换到当前播放通道同一时刻的其他任意通道的文件(如存在文件) |
支持文件的连续播放,一个文件放完后,继续播放同一个通道的下一个文件 |
多路回放 |
支持4路同时回放 |
画面缩放 |
回放画面可在适应窗口/全屏两个状态间自由切换 |
|
局部放大 |
单画面全屏回放时可选择画面任一区域进行局部放大播放该区域的图像 |
存储功能 |
备份方式 |
支持外接USB存储设备(如普通U盘、移动硬盘) |
支持USB型刻录光驱(可扩展) |
支持网络下载保存 |
网络功能 |
网络控制 |
远程访问前端通道监控画面 |
通过网络客户端软件或浏览器访问、设置系统参数 |
可以通过网络查看外部报警、动态检测、视频丢失等报警信息 |
支持录像文件下载存储及录像回放 |
与相关软件(多机版客户端)配套可实现多台设备联网共享信息 |
双工透明串口 |
网络方式报警输入、输出 |
动态检测及报警接口 |
动态检测 |
区域设置:每画面可设置396(PAL 22×18 NTSC 22×15);检测灵敏度设置:区域可设置多级灵敏度;可联动录像或外部报警或弹出屏幕提示 |
视频丢失 |
可联动外部报警输出或弹出屏幕提示 |
报警预录 |
报警联动录像预录时间最大为16S |
外部报警 |
可联动录像,或在设置的时间段内联动外部报警或弹出屏幕提示 |
手动报警控制 |
可以使能或禁止某个报警输入通道 |
可以模拟产生报警信号输出到某个报警输出通道 |
报警输入 |
7路开关量报警输入,对应的报警产生类型是固定的 |
高电平报警输入电压范围:5~25V |
低电平报警输入:0~2.0V |
报警输出 |
2路继电器输出 |
报警 |
30VDC 1A,125VAC 0.3A(联动输出) |
继电器 |
SD卡 |
2个SD卡接口 |
USB接口 |
1个USB 2.0接口 |
网络接口 |
RJ45 10M/100M自适应以太网口 |
RS485 |
云台控制接口,支持多种协议 |
RS232 |
1个RS232串口 |
用于普通串口(调试)、键盘接口及透明串口(通过网络转发串口的输入输出) |
用于连接外部低速设备,串口设置有硬件握手 |
扩展功能 |
3G |
内置3G模块(EV-DO,WCDMA),支持时段设置,短信触发上下线设置,语音触发上下线设置,保活时间设置 |
GPS/北斗 |
内置GPS/北斗模块,支持卫星定位。 |
断电保护 |
内置UPS(超级电容),备注:此功能为可选项,非标配。 |
系统信息 |
硬盘信息 |
SD卡使用状况等相关信息显示 |
码流统计 |
每个通道的码流统计,波形显示 |
日志查找 |
显示系统日志,可达1024条,并支持按时间和类型的查找日志信息 |
系统版本 |
显示录像通道数,报警输入输出通道数,系统版本号,发布日期等 |
在线用户 |
实时显示网络上在线的用户 |
用户管理 |
用户管理 |
多级用户管理 |
多种管理模式,本地、串口、网络的用户统一管理,特殊用户权限可设置 |
支持用户和组的添加和权限修改,用户和组的数量不限制 |
密码安全性保护 |
支持密码修改,有用户管理权限的用户还可设置其它用户的密码 |
帐号锁定策略:每30分钟内仅可试密码5次,否则锁定 |
程序升级 |
通过WEB、客户端或升级工具 |
登录注销与关机 |
密码方式登录,确保安全性 |
关闭系统菜单时人性化菜单对话:提供注销菜单用户,关闭机器,重启机器等选择 |
可设置关机权限,确保拥有权限的用户关闭机器 |
常规参数 |
电源 |
DC 6V~36V直流输入 |
功耗 |
≤8W(不含SD卡) |
使用温度 |
-20℃~60℃(带内置电源) |
使用湿度 |
5%~95% |
大气压 |
86kpa-106kpa |
尺 寸mm |
178(宽)×50(高)×152(深) |
重 量 |
1.5kg(含SD卡) |
安装方式 |
前装、嵌入式安装 |
