设备参数 |

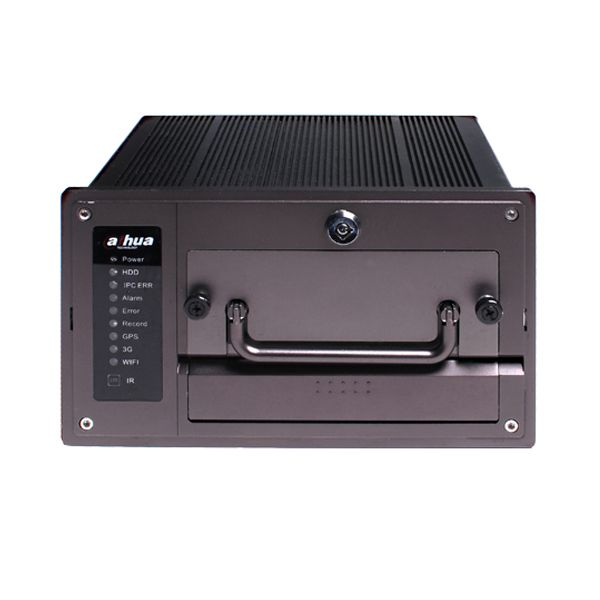

NVR0404MF-X系列 |
系统 |
主处理器 |
工业级嵌入式微控制器 |
操作系统 |
嵌入式LINUX |
系统资源 |
多工操作,可同时多路录像、同时录像回放、同时网络操作 |
操作界面 |
人性图形化菜单会话界面 |
输入设备 |
鼠标操作、遥控器、控制键盘操作 |
输入法 |
数字、英文、符号、可扩展中文输入 |
快捷功能 |
菜单中对于相同设置可进行快捷复制粘贴操作;右键菜单列出了画面分割等常用的功能;鼠标双击直接切换画面 |
压 缩 标 准视 频 |
图像压缩 |
H.264,双码流 |
音频压缩 |
G711A |
视频输入 |
4路网络压缩视频输入 |
视频输出 |
1路PAL/NTSC,航空接口(1.0VP-P,75Ω)复合视频信号输出 |
1路VGA输出 |
1路HDMI输出 |
支持TV/VGA/HDMI视频同时输出 |
视频记录速度 |
实时模式:PAL每路1帧/秒-25帧/秒可调和NTSC每路1帧/秒-30帧/秒可调 |
画面分割 |
1、4画面 |
监视轮巡 |
支持报警、动态监测及定时自动控制等监视轮训功能 |
图像分辨率 |
PAL/NTSC: |
实时监视 1080P、720P、4CIF |
录像回放 1080P、720P、4CIF |
支持双码流功能,辅码流分辨率 4CIF、CIF |
图像画质 |
图像画质6档可调 |
区域覆盖 |
全屏内可设置任意大小的一块区域遮挡保护,最大支持4块区域遮挡 |
画面信息 |
通道信息、时间信息、GPS信息、车牌信息、保密遮盖区域。 |
△注:带GPS模块设备支持此功能。 |
TV调节 |
可调节TV输出的区域,以适应画面损失严重的TV监视器 |
通道锁定 |
保密通道监视画面,当黑屏显示覆盖某一路的监视图像时,实际编码的图像仍为正常 |
通道处于锁定,限制没有权限访问的用户查看当前通道,增强保密性 |
通道状态显示 |
可以通道画面的左下角显示通道名称、录像状态、通道锁定状态、视频丢失状态、动态检测状态等 |
颜色设置 |
设置每个通道的视频输入信号的色调、亮度、对比度、饱和度、增益 |
音频 |
音频输入 |
1路语音对讲音频输入 |
音频输出 |
1路语音对讲音频输出 |
语音对讲 |
支持语音对讲,1路有源MIC输入,1路Line out输出 |
硬盘 |
硬 盘 |
支持2个硬盘,每块硬盘最大支持1T,存储总容量最大到2T。可以支持固态硬盘(扩展选配) |
录像及回放 |
录像模式 |
手动录像、动态检测录像、定时录像、报警录像 |
支持录像的优先级:手动录像>报警录像>动态检测>定时录像 |
记录时间 |
录像文件记录时间1~120分钟可设置(默认为60分钟) |
录像循环方式 |
支持硬盘循环覆盖录像 |
录像查询 |
根据时间、类型、通道号查询录像 |
回放模式 |
多种慢放速率,多种快放速率,手动单帧播放、倒放等模式 |
文件多种切换方式 |
可切换到正在播放的上一个文件或下一个文件或文件列表任意的文件 |
可切换到当前播放通道同一时刻的其他任意通道的文件(如存在文件) |
支持文件的连续播放,一个文件放完后,继续播放同一个通道的下一个文件 |
多路回放 |
支持4路同时回放 |
画面缩放 |
回放画面可在适应窗口/全屏两个状态间自由切换 |
局部放大 |
单画面全屏回放时可选择画面任一区域进行局部放大播放该区域的图像 |
存储功能 |
备份方式 |
支持普通硬盘保存备份 |
支持外接USB存储设备(如普通U盘、移动硬盘) |
支持USB型刻录光驱(可扩展) |
支持网络下载保存 |
网络功能 |
网络控制 |
远程访问前端通道监控画面 |
通过网络客户端软件或浏览器访问、设置系统参数 |
通过客户端或浏览器网络升级程序,实现远程维护 |
可以通过网络查看外部报警、动态检测、视频丢失等报警信息 |
支持网络云镜控制 |
支持录像文件下载存储及录像回放 |
与相关软件(多机版客户端)配套可实现多台设备联网共享信息 |
网络方式报警输入、输出 |
语音对讲 |
无线网络 |
支持短信发送功能 |
支持短信激活和电话激活 |
支持自动选择网络 |
可配置网络类型和参数 |
支持网络信号强度显示 |
动态检测及报警 |
动态检测 |
区域设置:每画面可设置396(PAL 22×18 NTSC 22×15);检测灵敏度设置:区域可设置多级灵敏度;可联动录像或外部报警或弹出屏幕提示 |
报警响应时间≤5s |
视频丢失 |
可联动外部报警输出或弹出屏幕提示 |
报警响应时间≤5s |
报警预录 |
报警联动录像预录时间为5-30S |
外部报警 |
可联动录像,或在设置的时间段内联动外部报警或弹出屏幕提示 |
手动报警控制 |
可以使能或禁止某个报警输入通道 |
可以模拟产生报警信号输出到某个报警输出通道 |
报警输入 |
8路报警输入,报警输入电压范围:8-25V |
报警输出 |
3路告警输出 30VDC 1A,其中两路是开关输出,一路是可控的12V电源输出 |
报警 |
30VDC 1A,125VAC 0.3A(联动输出) |
继电器 |
接口 |
USB接口 |
2个USB 2.0接口 |
网络接口 |
RJ45 10M/100M/1000M自适应以太网口 |
ESATA |
可通过ESATA接口进行录像和文件备份 |
HDMI |
支持HDMI输出 |
VGA |
支持VGA口输出 |
A/V OUT |
支持A/V输出 |
SD卡插槽 |
可以插入SD卡当U盘或者硬盘使用(默认当U盘用) |
CAN口 |
可为云台等大功率设备供电 |
RS485 |
云台控制接口,支持多种协议 |
RS232 |
2个RS232串口,分别是扩展口RS232口和航空头RS232口 |
用于普通串口(调试)、键盘接口及透明串口(通过网络转发串口的输入输出) |
用于连接外部低速设备,串口设置有硬件握手 |
扩展功能 |
GPS/BDS |
内置GPS模块或北斗模块,可实现GPS信息、北斗信息的显示和编码叠加,录像记录 |
3G/4G |
内置3G/4G模块(EVDO,WCDMA,TD-LTE),支持双EVDO和双WCDMA模块,支持拨号时段设置,短信或电话触发上下线设置 |
WIFI |
内置WIFI模块 |
Gsensor |
设备具有重力感应模块,能获取到XYZ三个方向的重力加速度,经过应用处理可以得出车辆撞车、刹车、加速、侧倾等状态。 |
智能功能扩展 |
智能型号的设备具有智能芯片,目前设备支持车牌识别或和违章占用公交车道自动抓拍功能。并能根据客户的实际使用情况做智能需求定制开发。 |
系统信息 |
硬盘信息 |
硬盘使用状况等相关信息显示 |
码流统计 |
每个通道的码流统计,波形显示 |
日志查找 |
显示系统日志,可达1024条,并支持按时间和类型的查找日志信息 |
系统版本 |
显示录像通道数,报警输入输出通道数,系统版本号,发布日期等 |
用户管理 |
在线用户 |
实时显示网络上在线的用户 |
用户管理 |
多级用户管理 |
多种管理模式,本地、串口、网络的用户统一管理,特殊用户权限可设置 |
支持用户和组的添加和权限修改,用户和组的数量不限制 |
密码安全性保护 |
支持密码修改,有用户管理权限的用户还可设置其它用户的密码 |
帐号锁定策略:每30分钟内仅可试密码5次,否则锁定 |
常规参数 |
电源 |
DC +6V~+36V自适应、负极接地。内置电源最大能输出140W的功率。内置电源具有超级电容,在外部断电的情况下,还能为设备提供4秒左右的工作电力。 |
功耗 |
17W(裸机不含硬盘) |
使用温度 |
-20℃到+60℃ |
使用湿度 |
10%-95% |
防震 |
专利防震技术 |
大气压 |
86kpa-106kpa |
尺 寸 |
宽×深×高=180mm×208mm×100mm |
重 量 |
3kg(裸机含硬盘) |
安装方式 |
台式安装,嵌入式安装 |
