型号 |
---|
型号 | TV-G8801 |

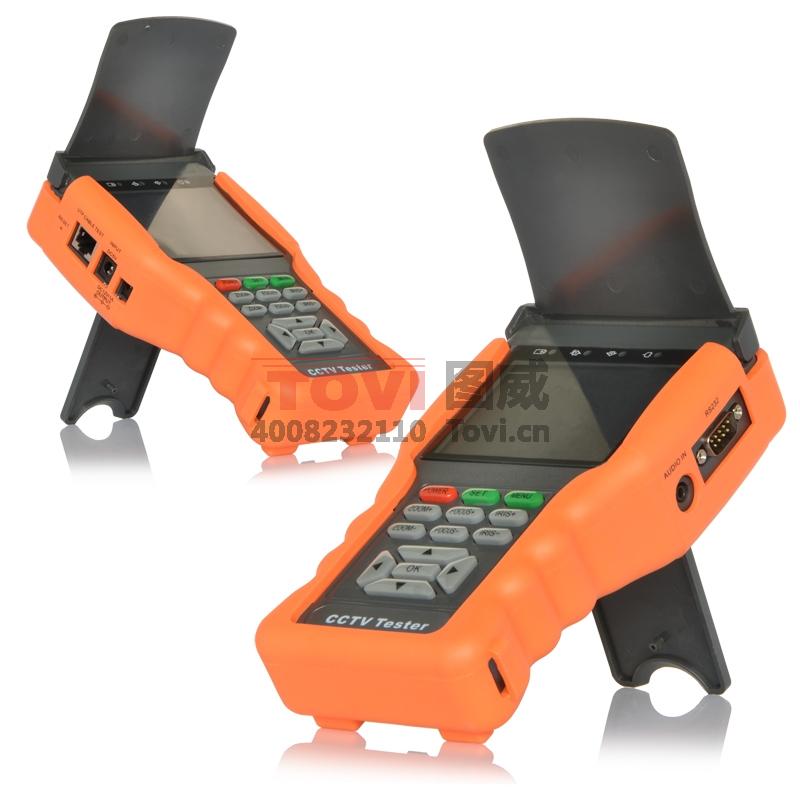

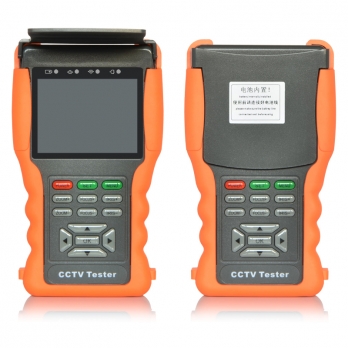

名称 | 监控工程宝测试仪 |
功能一览表 |
---|
功能列表 | ① 视频测试:一路视频信号输入,直观测试视频效果; |
② 音频测试:一路音频信号输入,测试声音是否正常; |
③ 12V供电:一路输出12V 1A直流电源,为摄像机等设备提供临时工作电源; |
④ 云台控制:RS485、RS232通讯接口,控制云台连续转动,操作者可以观察云台转动过程中是否卡或转动不顺畅现象; |
⑤ PTZ地址扫描:搜索PTZ摄像机的ID,助工程人员判断Rs485传输是否正常,更容易找出故障设备; |
⑥ 网线测试:测试任意两线或两线以上的网线,并在屏幕上显示连接顺序和网线编号。可以当布线工程的分线器; |
⑦ 彩色图像发生器:发送彩色图型条(支持八个标准色谱,基本上支持全世界的制式),可以测试视频光端机等传输通道、BNC线等是否正常。彩色图型条送出,同时可以接收发送的彩图型条,测试更加直观简便; |
⑧ 液晶屏色彩调整:亮度/对比度/色彩饱和度可调; |
⑨ 背光调节:支持强光下可清晰显示图像; |
⑩ 键盘按钮:专业轻触型橡胶键盘,正面防滴水。 |
视频功能 |
---|
信号系统 | NTSC / PAL(自动适应) |
屏幕显示 | 3.5英寸数字TFT-LCD,分辨率为320*240 |
屏幕调整 | 亮度,对比度,饱和度可调 |
视频输入 | 1路BNC隔离输入 |
视频输出 | 1路BNC隔离输出 |
彩色图像发生器 | 发送彩色图型条(支持八个标准色谱,基本上支持全世界的制式),可以测试视频光端机等传输通道、BNC线等是否正常。彩色图型条送出,同时可以接收发送的彩图型条,测试更加直观简便; |
云台控制器 |
---|
通讯 | RS485、RS232通讯接口 |
云台控制 | 控制云台上、下、左、右,控制云台连续转动,操作者可以观察云台转动过程中是否卡或转动不顺畅现象 |
镜头控制 | 控制镜头变焦、聚焦、光圈 |
PTZ协议 | 支持兼容超过20多种PTZ协议,例如PELCO-P、PELCO-D、海康、三星、亚安、松下、丽琳等 |
波特率 | 150,300,600,1200,2400,4800,9600,19200个基点 |
PTZ地址扫描 | 搜索PTZ摄像机的ID,助工程人员判断Rs485传输是否正常,更容易找出故障设备 |
UTP网线测试 |
---|
接口 | RJ45 |
UTP测试 | 独特的网线测试功能,通过仪表上的UTP Cable Test测试端口,可以测试出各种网线的连接方式(任意两线或两线以上),甚至视频监控工程的各种RJ45连接,都可以快速、准确显示出来。简单、方便、实用。 |
电源 |
---|
输入 | DC5V/2A(已配有电源适合器) |
输出 | DC12V/1A |
电池 | 内置3.7V锂聚合物电池,2800MAH,低功耗,自动待机省电功能,可显示电池电量 |
充电 | 充电3-4个小时 |
续航 | 工作时间长达15小时(输出未使用时) |
保护 | 先进的电源控制及电路保护 |
一般规范 |
---|
菜单 | OSD中文菜单 |
键盘 | 防水键盘 |
工作温度和湿度 | -20℃~60℃,湿度小于90%(无凝结) |
外壳材料 | 软胶 |
尺寸(mm) | 高170mm x 宽99mm x 厚48mm |
重量 | 1.158kg |

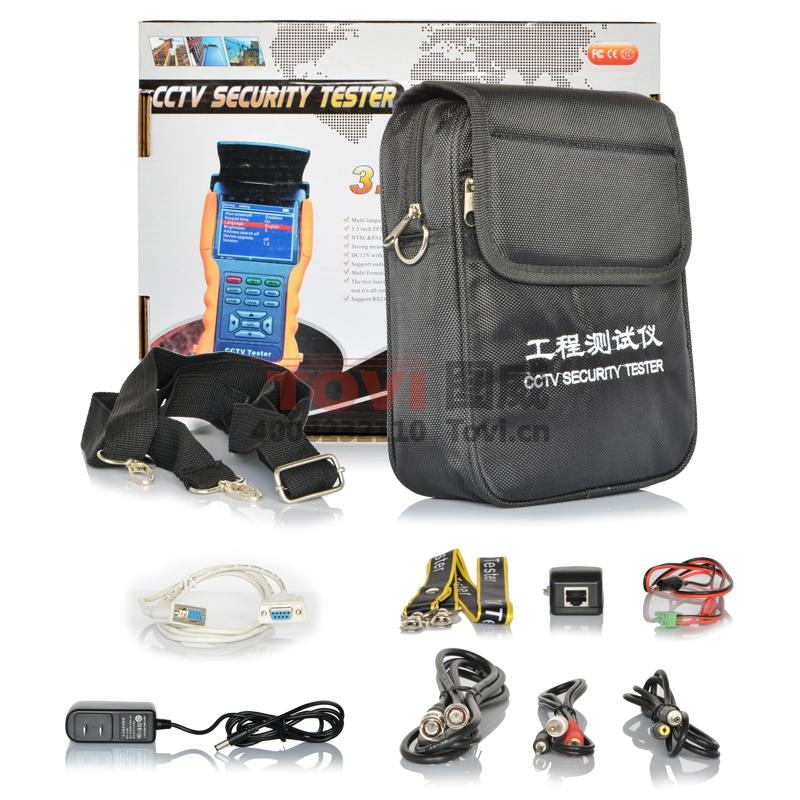

配件 | 工程宝*1,工程宝背带*1,电源适合器*1,尼龙包*1,尼龙包背带*1,RS232通讯线*1,RS485通讯线*1,网线转接器*1,视频延长线*1,音频延长线*1,电源转换线*1,包装盒*1,说明书*1,保修卡*1, |
