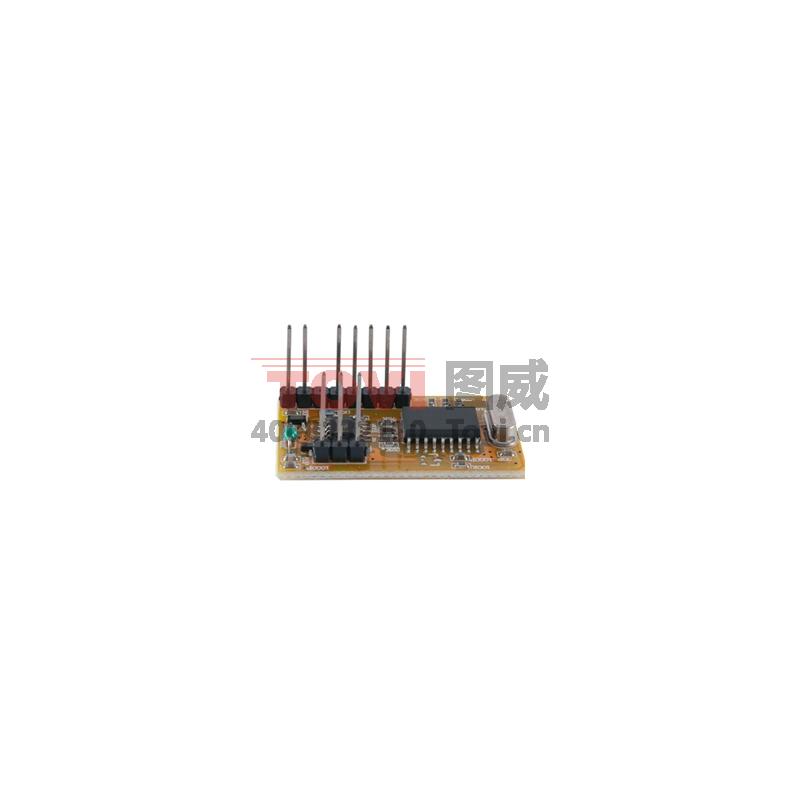

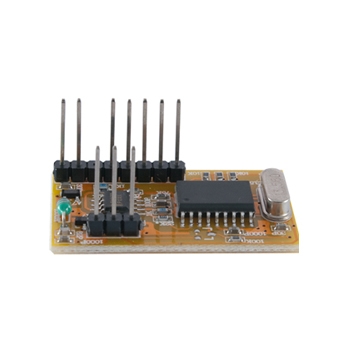

FC-500型IC卡读卡模块
一、产品简介:
FC-R500型读卡模块是基于13.56MHz频率的IC卡读卡模块,可支持mifare1 S50/S70、mifare0 ultralight、mifare Pro、mifare desfire等兼容格式IC卡,采用WEIGEN26协议输出,内置看门狗电路,DC5V工作电压,读卡有效距离DIS 0-100 mm,解码时间: TDEC 65- 100 ms,我公司提供多款读卡天线选择,满足不同外型尺寸的需要,FC-R500读卡模块它采用超小型、超大规模集成电路封装,具有易用、可靠、多样和体积小等特点,可帮助您方便、快捷地将当今最流行的非接触式IC卡技术融入您的系统中,提高您的产品档次
二、技术参数:
电源电压:DC 5V
工作电流:100 - 120 mA
通信方式:WEIGEND26
工作频率:FREQ 13.56MHZ
有效距离:DIS 0-100 mm
解码时间:TDEC 65- 100 ms
工作温度:TOPR 0~+70 ℃
贮藏温度:TSTR -25~+90 ℃
尺寸大小:36MM×21.5 MM ×8 MM
支持卡片:支持Mifare1兼容格式IC卡
三、管脚说明:
底部图
1、WD0 韦根数据0输出或ABA数据输出
2、WD1 韦根数据1输出或ABA时钟输出
3、HOLD 韦根保持输出
4、TX1 天线输出驱动1
5、TX2 天线输出驱动2
6、AGND 模拟地。已在模块内部与数字地相连
7、RX 接收信号输入。直接由天线回路接入
8、DGND 数字地
9、DVCC+5V电源
10、NRST 低有效复位端
|
